L’essentiel à retenir : la performance d’une pompe pneumatique repose sur l’adéquation entre la compatibilité chimique des matériaux et un dimensionnement à 50 % de sa capacité maximale. Cette approche prévient l’usure prématurée et garantit la sécurité opérationnelle, notamment en zone ATEX. Un débit optimisé jusqu’à 1100 l/min et une maintenance préventive des membranes assurent la fiabilité de vos transferts industriels.

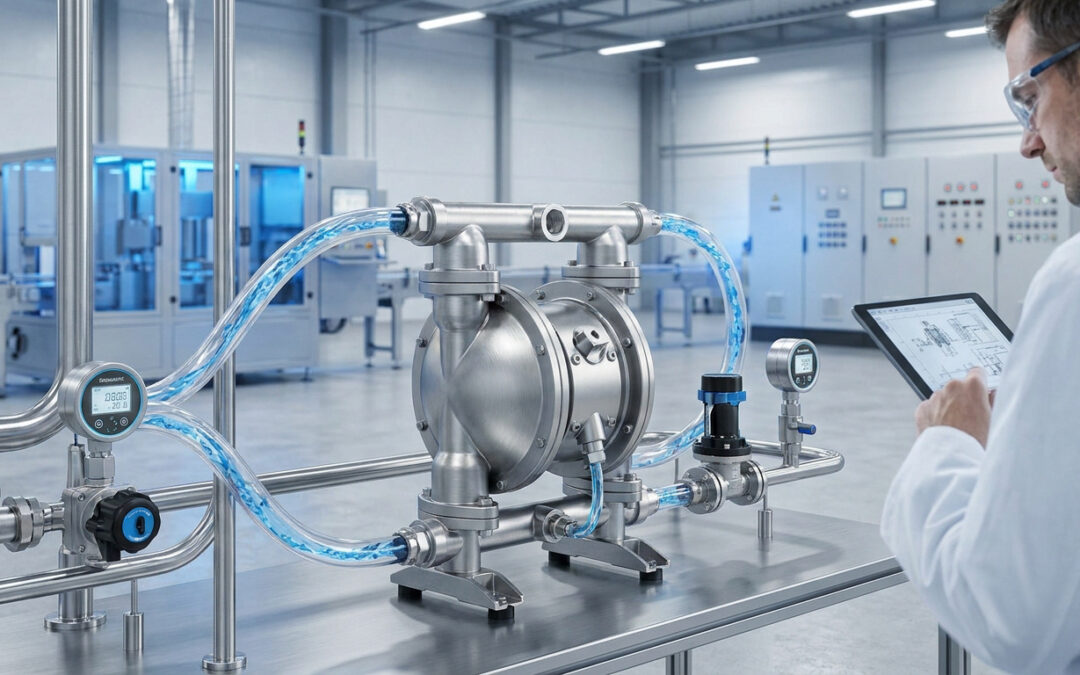

Saviez-vous qu’une pompe pneumatique à double membrane peut atteindre des débits de 1100 l/min tout en gérant des fluides d’une viscosité de 10 000 cps ? Pourtant, une erreur de dimensionnement ou un mauvais choix de matériaux réduit drastiquement la durée de vie de vos équipements et multiplie les arrêts de production coûteux.
Découvrez les critères techniques pour sélectionner votre matériel et optimiser vos installations industrielles. Nous allons faire le point sur les paramètres de pression, de débit et de compatibilité chimique pour sécuriser vos process.
- Choisir une pompe à membrane pneumatique selon vos besoins fluides
- Configuration de la tuyauterie et gestion des pressions
- Sécurité industrielle et performance de l’environnement de travail
- Comment maintenir la fiabilité de votre équipement sur le long terme ?

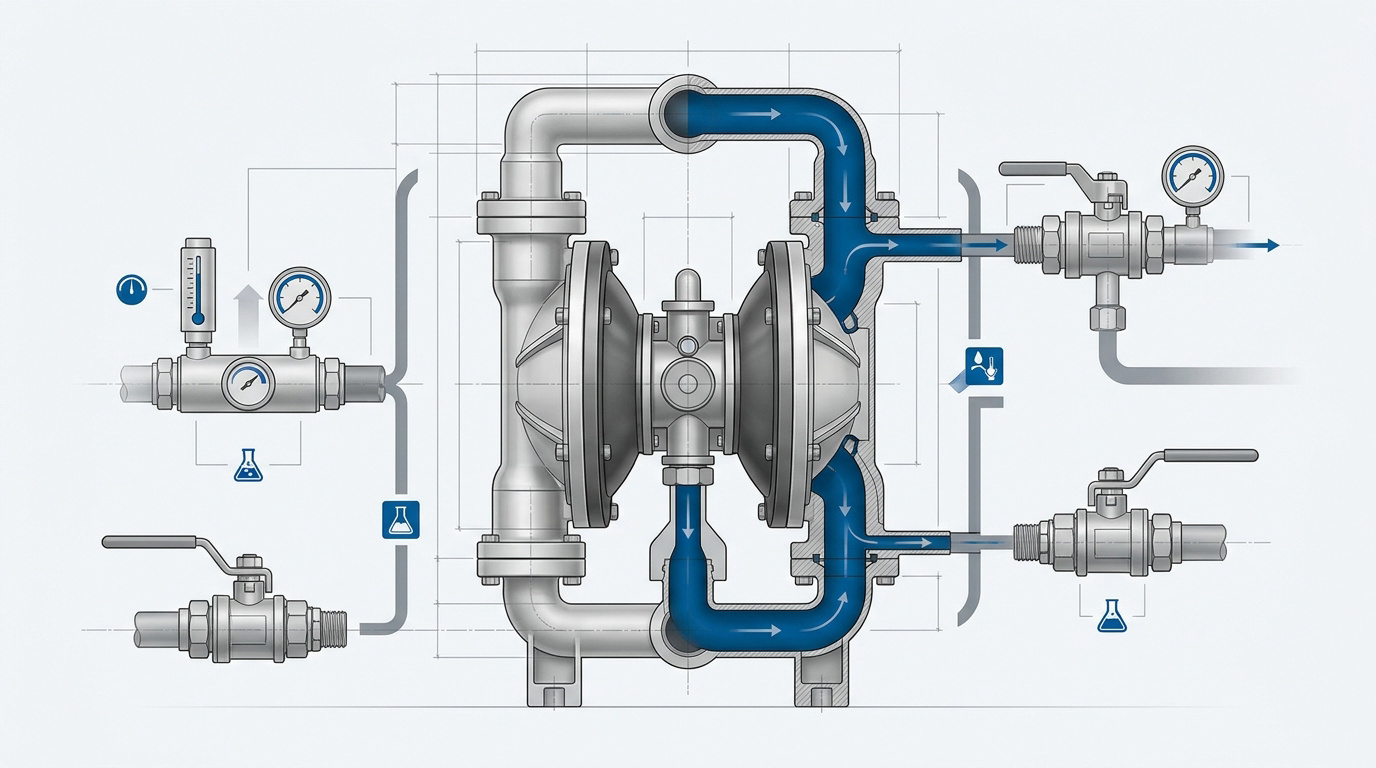

Choisir une pompe à membrane pneumatique selon vos besoins fluides
Une pompe AODD se sélectionne via la compatibilité chimique (PTFE, PVDF), le débit nominal réglé à 50% de la capacité maximale et la gestion des solides abrasifs par des clapets adaptés. Pour garantir la durabilité de votre installation, il est essentiel de choisir une pompe à membranes pneumatiques adaptée en anticipant la résistance chimique des composants internes.
Matériaux du corps et des membranes
Comparez les matériaux du corps comme l’inox, l’aluminium ou le polypropylène selon le pH du fluide. La résistance chimique est prioritaire. Le PVDF convient aux acides forts tandis que l’inox sert l’agroalimentaire.
Sélectionnez le polymère des membranes entre le PTFE, l’EPDM ou le Santoprène. Vérifiez la compatibilité pour éviter les déformations mécaniques. Le choix du matériau conditionne la longévité. Le PTFE offre une résistance universelle.
Vérifiez la dureté des billes et des sièges. Ces composants subissent les agressions directes du produit pompé. Une mauvaise association réduit drastiquement la durée de vie.
Débit et pression de service
Définissez votre débit nominal en visant la moitié de la capacité maximale du fabricant. Cela réduit l’usure prématurée du moteur pneumatique. Ne travaillez jamais en limite haute. Un surdimensionnement léger stabilise le flux constant nécessaire à votre process.
Analysez le rapport de pression nécessaire pour vaincre le refoulement. La pression d’air pilote la performance. La pression de sortie est souvent limitée par la pression d’alimentation d’air.
Adaptez la vitesse de cycle pour les produits sensibles. Le cisaillement peut altérer la structure de vos fluides. Une cadence modérée préserve l’intégrité des émulsions.
Viscosité et gestion des solides
Évaluez l’impact de la viscosité sur les performances réelles. Un fluide épais ralentit naturellement le remplissage des chambres. Utilisez des courbes de correction spécifiques. Au-delà de 10 000 cps, les performances chutent.
Choisissez des clapets adaptés aux fluides chargés ou abrasifs. Les billes en polyuréthane résistent mieux aux chocs répétés. La géométrie des vannes est déterminante. Elle assure l’étanchéité durant le cycle.
Prévoyez des passages larges pour les particules en suspension. Cela évite les blocages internes et les arrêts coûteux. Certains modèles acceptent des solides jusqu’à 45 mm.
Configuration de la tuyauterie et gestion des pressions
Une fois le modèle de pompe défini, l’efficacité de votre installation repose sur la configuration millimétrée de votre réseau de tuyauterie.
Pertes de charge et tuyauterie
Estimez les pertes de charge selon la longueur et le diamètre des conduites. Chaque coude augmente la résistance hydraulique. Calculez précisément ces frottements internes.
Comparez les performances entre tuyauteries rigides et flexibles. Les flexibles absorbent mieux les pulsations mais peuvent se déformer. Le choix dépend de la stabilité requise.
Déterminez le diamètre adéquat pour limiter les frottements. Une section trop étroite bride le débit de votre pompe.
Aspiration et risques de siphonage
Calculez la hauteur d’aspiration maximale en fonction de l’altitude locale. La pression atmosphérique influence le vide créé. Ne négligez pas ce paramètre géographique.
Installez des vannes de sélection pour prévenir le siphonage accidentel. La sécurité du circuit en dépend directement. Évitez les écoulements non désirés.
Protégez le circuit contre les coups de bélier hydrauliques. Utilisez des clapets de retenue ou des dispositifs anti-retour.
Alimentation et consommation d’air
Mesurez la consommation d’air pour dimensionner votre compresseur. Un manque d’air provoque des arrêts intempestifs. Le volume d’air est le carburant du système. Prévoyez une marge de sécurité pour les pics d’activité industrielle.
Ajustez la pression d’entrée pour stabiliser le moteur. Un régulateur de pression est indispensable ici.
Évitez les chutes de pression sur les installations multipoints. Une alimentation stable garantit un débit régulier partout.
Sécurité industrielle et performance de l’environnement de travail
Au-delà du simple transfert de fluide, la protection de vos opérateurs et la conformité de votre zone de travail restent des impératifs non négociables.
Filtres FRL et amortisseurs
Installez un ensemble filtre-régulateur-lubrificateur pour purifier l’air moteur. L’air sec et propre prolonge la vie des joints. C’est un investissement rentable pour votre maintenance.
Intégrez des amortisseurs de pulsation pour lisser le flux en sortie. Réduisez les vibrations dans vos tuyauteries. Cela protège efficacement l’ensemble de votre installation mécanique.
Stabilisez le débit pour protéger les débitmètres en aval. Un flux constant assure des mesures précises et fiables.
Conformité ATEX et sécurité
Vérifiez le marquage réglementaire pour les zones à risque d’explosion. La certification ATEX est obligatoire en milieu inflammable. Ne prenez aucun risque inutile pour vos sites.
Reliez la pompe à la terre pour dissiper l’électricité statique. Le transfert de solvants génère des charges dangereuses. Utilisez systématiquement des câbles de mise à la masse.
Respectez les contraintes de température de surface. La norme définit des limites strictes pour prévenir toute auto-inflammation.
Bruit et vibrations mécaniques
Posez des silencieux performants sur l’échappement d’air comprimé. Le confort acoustique améliore la productivité globale. Réduisez la fatigue auditive de vos techniciens dès maintenant.
Utilisez des plots antivibratils pour isoler le support mécanique. Évitez la propagation des ondes de choc. Cela préserve durablement la structure de votre bâtiment industriel.
Réduisez la vitesse de cycle si possible. Un rythme plus lent diminue naturellement le niveau sonore ambiant.
Comment maintenir la fiabilité de votre équipement sur le long terme ?
La durabilité de votre pompe pneumatique ne dépend pas seulement de sa qualité initiale, mais de la rigueur de votre suivi de maintenance.
Surveillance des pièces d’usure
Inspectez l’état des membranes avant toute rupture. Une maintenance préventive évite la contamination du moteur. Anticipez les signes de fatigue du polymère.
Remplacez les billes et les sièges régulièrement. L’étanchéité interne garantit le rendement volumétrique. Des pièces usées augmentent votre consommation d’air.
Suivez un calendrier basé sur le nombre de cycles.
- Membranes
- Billes
- Sièges
- Joints toriques
- Silencieux
Dépannage et pannes courantes
Identifiez les causes d’un ralentissement du moteur pneumatique. Souvent, un givrage de l’échappement ou un filtre colmaté est responsable. Vérifiez d’abord la qualité de votre air. Un diagnostic rapide limite les temps d’arrêt de production.
Détectez les signes de cavitation par analyse acoustique. Un bruit de gravier indique une mauvaise aspiration. Ajustez immédiatement vos paramètres de débit.
Remédiez aux fuites d’air internes. Optimisez votre rendement énergétique global.
| Symptôme | Cause probable | Solution recommandée |
|---|---|---|
| Pompe ne démarre pas | Pression d’air insuffisante | Vérifier le réseau d’air |
| Débit insuffisant | Clapets ou billes usés | Nettoyer ou remplacer l’ensemble |
| Bruit excessif | Cavitation ou pièces desserrées | Réduire la vitesse ou serrer |
| Givrage échappement | Humidité élevée dans l’air | Installer un filtre déshydrateur |
| Fuites fluides | Membranes perforées | Remplacer les membranes |
| Cycle irrégulier | Vanne d’air encrassée | Nettoyer la valve de distribution |
Pour optimiser vos transferts de fluides, sélectionnez votre pompe à membranes pneumatiques selon sa compatibilité chimique et un débit nominal de 50 %. Une installation rigoureuse garantit la fiabilité de vos process industriels. Agissez dès maintenant pour sécuriser vos lignes de production et pérenniser vos équipements de pompage.
FAQ
Comment déterminer le débit et la pression nécessaires pour mon installation ?
Pour garantir la longévité de votre équipement, il est conseillé de dimensionner votre pompe afin qu’elle fonctionne à environ 50 % de sa capacité maximale en régime continu. L’analyse des courbes de performance est ici indispensable : elles permettent de vérifier si le modèle choisi peut fournir le débit requis (en l/min ou m³/h) sous une pression de refoulement spécifique, tout en évitant les plages de fonctionnement critiques qui accélèrent l’usure des composants.
Quels matériaux privilégier pour assurer la compatibilité chimique ?
Le choix des matériaux doit être dicté par la nature du fluide pompé et sa température. Pour le corps de la pompe, vous pouvez opter pour des polymères comme le polypropylène (PP) ou le PVDF, ou des métaux tels que l’inox 316 ou l’aluminium. Concernant les membranes, le PTFE (Téflon) offre une résistance chimique quasi universelle, tandis que l’EPDM ou le Santoprène sont privilégiés pour d’autres applications spécifiques. Une consultation rigoureuse des Fiches de Données de Sécurité (FDS) est impérative avant toute sélection.
Comment gérer le pompage de fluides visqueux ou chargés de solides ?
La viscosité impacte directement le débit réel ; au-delà de 10 000 cps, une réduction de la cadence de la pompe est souvent nécessaire. Pour les fluides épais, une installation en aspiration en charge est fortement recommandée. Si votre fluide contient des particules solides, vérifiez le diamètre maximal admissible par le modèle : certaines pompes à clapets plats acceptent des solides allant jusqu’à 46 mm. L’utilisation de billes et de sièges en matériaux résistants à l’abrasion prolongera la durée de vie de l’étanchéité interne.
Quels sont les avantages d’une pompe pneumatique par rapport à une pompe électrique ?
Les pompes AODD (Air Operated Double Diaphragm) offrent une sécurité intrinsèque, notamment en zones ATEX, car elles ne nécessitent aucun raccordement électrique. Elles présentent l’avantage majeur de pouvoir fonctionner à sec sans dommage et de s’amorcer automatiquement. De plus, si le refoulement est accidentellement fermé, la pompe s’arrête d’elle-même sans risque de surchauffe ou de rupture mécanique, ce qui en fait une solution extrêmement fiable pour les transferts industriels complexes.
Comment limiter les nuisances sonores et les vibrations en production ?
Le fonctionnement pneumatique génère naturellement des pulsations et un bruit d’échappement d’air. Pour optimiser l’environnement de travail, l’installation de silencieux performants et de plots antivibratils est préconisée. L’intégration d’amortisseurs de pulsation en sortie de pompe permet également de lisser le flux, protégeant ainsi vos tuyauteries et vos instruments de mesure contre les chocs hydrauliques répétés.
Quels sont les signes d’usure indiquant une maintenance nécessaire ?
Une surveillance régulière est la clé de la performance. Les indicateurs principaux d’une défaillance imminente sont une baisse soudaine du débit, un cycle irrégulier ou, plus grave, la présence de fluide dans l’échappement d’air, signalant une rupture de membrane. Il est recommandé de remplacer préventivement les pièces d’usure (membranes, billes, sièges et joints) selon un calendrier basé sur le nombre de cycles effectués par l’équipement.
