Ce qu’il faut retenir : l’optimisation énergétique repose sur le maintien des pompes au Point de Meilleur Rendement (BEP). En évitant le surdimensionnement et en intégrant des variateurs de vitesse, vous réduisez les coûts opérationnels jusqu’à 20 %. Cette approche préserve vos composants internes, car un écart prolongé hors de la zone de fonctionnement préférée accélère inévitablement l’usure mécanique.
Les pompes industrielles consomment environ 20 % de l’électricité mondiale, une statistique qui souligne l’ampleur des gisements d’économies réalisables dans le secteur productif.
Pourtant, un équipement mal dimensionné ou dépourvu de régulation peut engendrer des surcoûts énergétiques atteignant 30 % de la facture globale. Nous allons examiner les leviers techniques, du point de meilleur rendement à l’usage des variateurs de vitesse, pour optimiser l’efficacité de vos installations et réduire durablement vos dépenses opérationnelles.
- L’efficacité énergétique des pompes conditionne la rentabilité
- Facteurs techniques influençant les pertes d’énergie et le dimensionnement
- Rôle des technologies de motorisation et du pilotage électronique
- Maintenance préventive et vision long terme des systèmes de pompage
L’efficacité énergétique des pompes conditionne la rentabilité
Le rendement global d’une pompe industrielle dépend du point de meilleur rendement (BEP) et de la maîtrise des pertes hydrauliques. L’optimisation énergétique réduit jusqu’à 20% les coûts de production en limitant la chaleur fatale. Cette performance repose sur l’adéquation parfaite entre la machine et les courbes constructeurs.

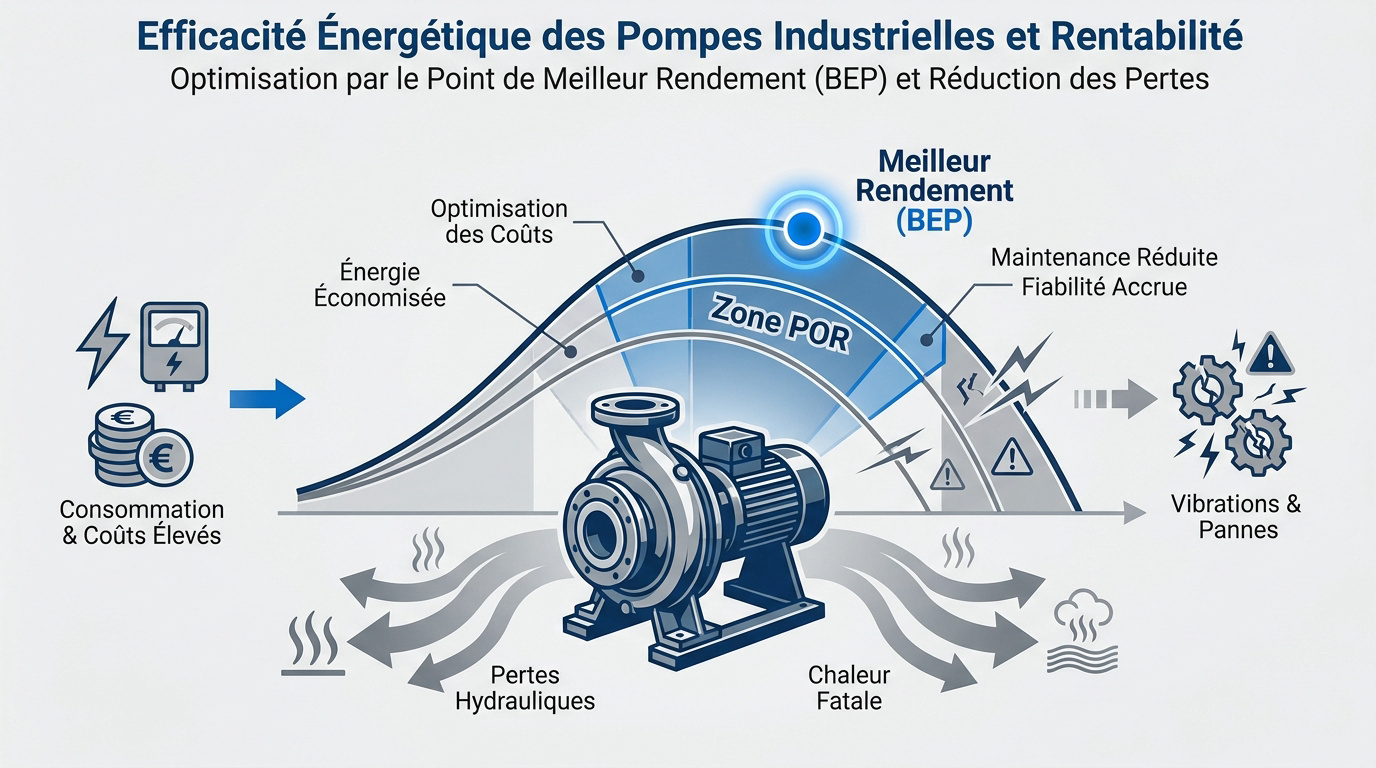

Déterminer le point de meilleur rendement et les plages de fonctionnement
Le Best Efficiency Point représente l’intersection idéale où la pompe convertit l’énergie avec le moins de pertes. C’est le sommet de la courbe d’efficacité. À ce stade, le travail utile est maximal.
La zone POR garantit une stabilité optimale, tandis que l’AOR définit les limites tolérables. S’écarter de ces plages génère des vibrations néfastes. Cela provoque inévitablement des pannes mécaniques et une usure prématurée des composants.
Exploiter une pompe en dehors de sa zone POR revient à accepter une destruction lente mais certaine de ses composants internes.
Calculer le rendement global du système de pompage
Le rendement global résulte du produit des efficacités hydraulique, volumétrique et mécanique. Chaque facteur quantifie une perte spécifique d’énergie. Leur maîtrise conditionne la performance réelle de votre installation.
En pratique, les frottements et turbulences transforment l’énergie en valorisation de la chaleur fatale. Ces pertes thermiques diminuent la rentabilité. Il est donc nécessaire de surveiller ces dissipations calorifiques.
Le calcul utilise le rapport entre la puissance utile et la puissance absorbée. Mesurer la puissance électrique réelle au moteur est indispensable. Cela permet d’identifier les dérives de consommation.
Découvrez notre expertise par secteurs. Nous optimisons vos flux industriels.
Facteurs techniques influençant les pertes d’énergie et le dimensionnement
Après avoir défini le rendement théorique, il est nécessaire d’identifier les obstacles physiques sur le terrain qui dégradent cette performance, à commencer par les erreurs de sélection.
Repérer les signes d’un surdimensionnement des équipements
Vous devez identifier le bruit de « gravier » caractéristique de la cavitation. Cela survient souvent quand une pompe est trop puissante pour le réseau. Les bulles de vapeur implosent alors violemment.
Évoquez le bridage par vanne de refoulement. C’est une hérésie énergétique qui dissipe de l’énergie en pression inutile. Cette résistance forcée dégrade le rendement global et sollicite inutilement le moteur.
Voici les indicateurs concrets d’une machine mal adaptée à vos besoins réels :
- Vibrations excessives provoquant une usure prématurée.
- Échauffement anormal des paliers et des composants internes.
- Factures électriques disproportionnées au débit réel observé en production.
Réduire les frottements hydrauliques par l’ajustement des réseaux
La rugosité des tuyauteries conditionne directement votre consommation. Des parois lisses ou des revêtements époxy réduisent les pertes de charge linéaires de façon spectaculaire. En limitant la friction, vous facilitez le passage du fluide sans effort moteur supplémentaire.
Analysez rigoureusement le diamètre des conduits. Une vitesse de fluide trop élevée augmente les frottements de manière exponentielle selon la loi de Darcy-Weisbach. Un diamètre sous-dimensionné agit comme un goulot d’étranglement énergétique coûteux.
Privilégiez les pompes de transfert standards atex pour les environnements spécifiques. Une conception réseau cohérente garantit la longévité de vos installations.
Rôle des technologies de motorisation et du pilotage électronique
L’architecture du réseau est une base, mais le moteur et son pilotage constituent le véritable cerveau de l’efficacité énergétique.
Comparer les performances des pompes électriques et pneumatiques
Le coût du kWh électrique s’avère nettement inférieur à celui de l’air comprimé. En effet, produire de l’air comprimé coûte souvent dix fois plus cher. Cette disparité impacte directement vos frais d’exploitation annuels.
| Technologie | Rendement Énergétique | Coût Opérationnel | Usage Idéal |
|---|---|---|---|
| Pompe Électrique (IE3/IE4) | 60% à 80% | $ | Fluides propres, process continu |
| Pompe Pneumatique à Membrane | Faible (pertes air) | $$$ | Zones ATEX, fluides visqueux |
| Pompe Haute Performance | Supérieur à 85% | $ | Optimisation industrielle maximale |
Vous pouvez toutefois opter pour des pompes à membrane lutz quand le pneumatique demeure indispensable. La sécurité prime alors sur le rendement pur.
Intégrer des variateurs de fréquence pour adapter la charge
Le variateur de fréquence ajuste précisément la vitesse de rotation du moteur. Il permet de coller exactement au besoin réel de votre process. Vous évitez ainsi tout gaspillage d’énergie inutile.
Ce dispositif supprime également les pics d’intensité lors du démarrage. Il préserve la mécanique de vos installations sur le long terme. Vous réduisez par la même occasion vos pénalités de puissance souscrite.
L’installation d’une pompe RPH-RO KSB constitue un excellent exemple de matériel compatible. Ces systèmes autorisent des régulations fines. Ils garantissent une performance optimale en charge partielle.
Maintenance préventive et vision long terme des systèmes de pompage
Installer un équipement performant ne suffit pas ; seule une stratégie de maintenance rigoureuse permet de maintenir ces gains sur toute la durée de vie.
Détecter les baisses de rendement par le monitoring en temps réel
Le déploiement de capteurs IoT permet de surveiller les vibrations mécaniques. Une hausse de l’amplitude vibratoire signale souvent une usure prématurée de la roue. Cette détection précoce évite la casse.
Il faut corréler la consommation électrique avec le débit réel mesuré. Une dérive de ce ratio spécifique révèle un encrassement ou une fuite interne. Ces indicateurs fiabilisent votre exploitation industrielle.
Vous pouvez vous appuyer sur la norme ISO 50001. Elle offre le cadre méthodologique nécessaire pour structurer votre démarche énergétique.
Analyser le TCO pour justifier le renouvellement des machines
Le Total Cost of Ownership (TCO) révèle la réalité financière de vos équipements. L’achat initial ne représente que 10% des dépenses globales. En revanche, l’énergie pèse plus de 80% des coûts sur dix ans. C’est là que se joue votre rentabilité.
Le remplacement d’une pompe obsolète par un modèle haute efficacité s’amortit souvent en moins de deux ans grâce aux économies d’énergie.
Une analyse factuelle permet de trancher entre réparer ou remplacer sa pompe. Cette vision long terme réduit drastiquement votre facture énergétique globale.
L’optimisation énergétique repose sur un dimensionnement précis au point de meilleur rendement et l’intégration de variateurs de vitesse. En adoptant une maintenance prédictive et des moteurs haute performance, vous réduirez durablement votre consommation électrique. Agissez dès maintenant pour transformer vos coûts opérationnels en leviers de rentabilité pérenne.
FAQ
Qu’est-ce que le Best Efficiency Point (BEP) pour une pompe industrielle ?
Le Best Efficiency Point, ou point de meilleur rendement, désigne le stade précis de fonctionnement où une pompe convertit l’énergie électrique en énergie hydraulique avec une efficacité maximale. À ce point, les pertes énergétiques dues aux turbulences, aux frottements internes ou à la chaleur sont réduites à leur strict minimum, garantissant ainsi une exploitation optimale du matériel.
Il est essentiel de consulter les courbes de performance fournies par le constructeur pour identifier ce point, car il varie selon la conception et la taille de l’équipement. Faire fonctionner votre installation à proximité du BEP permet non seulement de réduire drastiquement votre facture énergétique, mais aussi de limiter l’usure prématurée des composants internes.
Pourquoi est-il crucial de respecter le point de meilleur rendement ?
Le respect du BEP est fondamental pour la rentabilité de vos processus industriels. En opérant à ce niveau, la pompe consomme le minimum d’électricité pour un débit et une pression donnés, ce qui se traduit par des économies substantielles sur le long terme. Étant donné que l’énergie représente souvent plus de 80 % du coût total de possession (TCO) d’une pompe, cette optimisation est un levier financier majeur.
Par ailleurs, le fonctionnement au point de rendement maximal minimise les contraintes mécaniques, telles que les vibrations excessives ou les phénomènes de cavitation. En évitant ces désordres hydrauliques, vous prolongez la durée de vie des roulements et des garnitures, réduisant ainsi la fréquence et le coût de vos interventions de maintenance.
Comment se définissent les zones de fonctionnement POR et AOR ?
La Preferred Operating Region (POR), ou zone de fonctionnement préférée, correspond à la plage de débit située généralement entre 80 % et 110 % du BEP. C’est dans ce périmètre que vous obtiendrez la plus grande fiabilité et les coûts d’exploitation les plus bas. Il est vivement recommandé de dimensionner vos réseaux pour que vos équipements travaillent prioritairement dans cette zone.
L’Allowable Operating Region (AOR), quant à elle, est une plage plus large, s’étendant souvent de 70 % à 120 % du BEP, dans laquelle la pompe peut fonctionner sans risque de défaillance immédiate. Toutefois, s’éloigner de la POR pour atteindre les limites de l’AOR augmente la consommation énergétique et accélère la dégradation mécanique de la machine.
Comment calcule-t-on le rendement global d’un système de pompage ?
Le rendement global est le produit de trois facteurs distincts : les rendements mécanique, volumétrique et hydraulique. Il représente le rapport entre la puissance hydraulique réellement délivrée au fluide et la puissance électrique absorbée par le moteur. Une mesure précise de la puissance réelle au moteur est indispensable pour évaluer l’efficacité énergétique de votre installation.
Pour obtenir ce ratio, vous pouvez utiliser la formule intégrant le débit, la hauteur manométrique totale et la densité du fluide, divisés par la consommation d’énergie à l’arbre. Un système parfaitement optimisé devrait viser un rendement global supérieur à 85 %, minimisant ainsi la dissipation d’énergie sous forme de chaleur fatale.
Quels sont les avantages de remplacer une pompe pneumatique par un modèle électrique ?
Le passage d’une technologie pneumatique à une motorisation électrique peut générer des économies d’énergie allant jusqu’à 80 %. La production et la distribution d’air comprimé sont en effet extrêmement onéreuses et génératrices de pertes importantes. À l’inverse, les pompes électriques modernes affichent une efficacité bien supérieure et permettent une réduction massive des émissions de CO2.
L’utilisation de solutions innovantes, telles que les pompes électriques à double membrane, offre un pilotage plus fin et une consommation réduite, même lors de variations de charge. Bien que le pneumatique reste nécessaire dans certaines zones spécifiques, l’électrification des procédés est aujourd’hui l’une des méthodes les plus efficaces pour alléger vos coûts opérationnels.
